Tras una desafortunada caída el portátil de mi amiga Rosa quedó como podéis ver en las imágenes. Lo que puede resultar extraño es que la pantalla haya quedado intacta y no lo es tanto porque al ser LED son más resistentes a las caídas que las antiguas LCD que era besar el suelo y hacerse añicos.

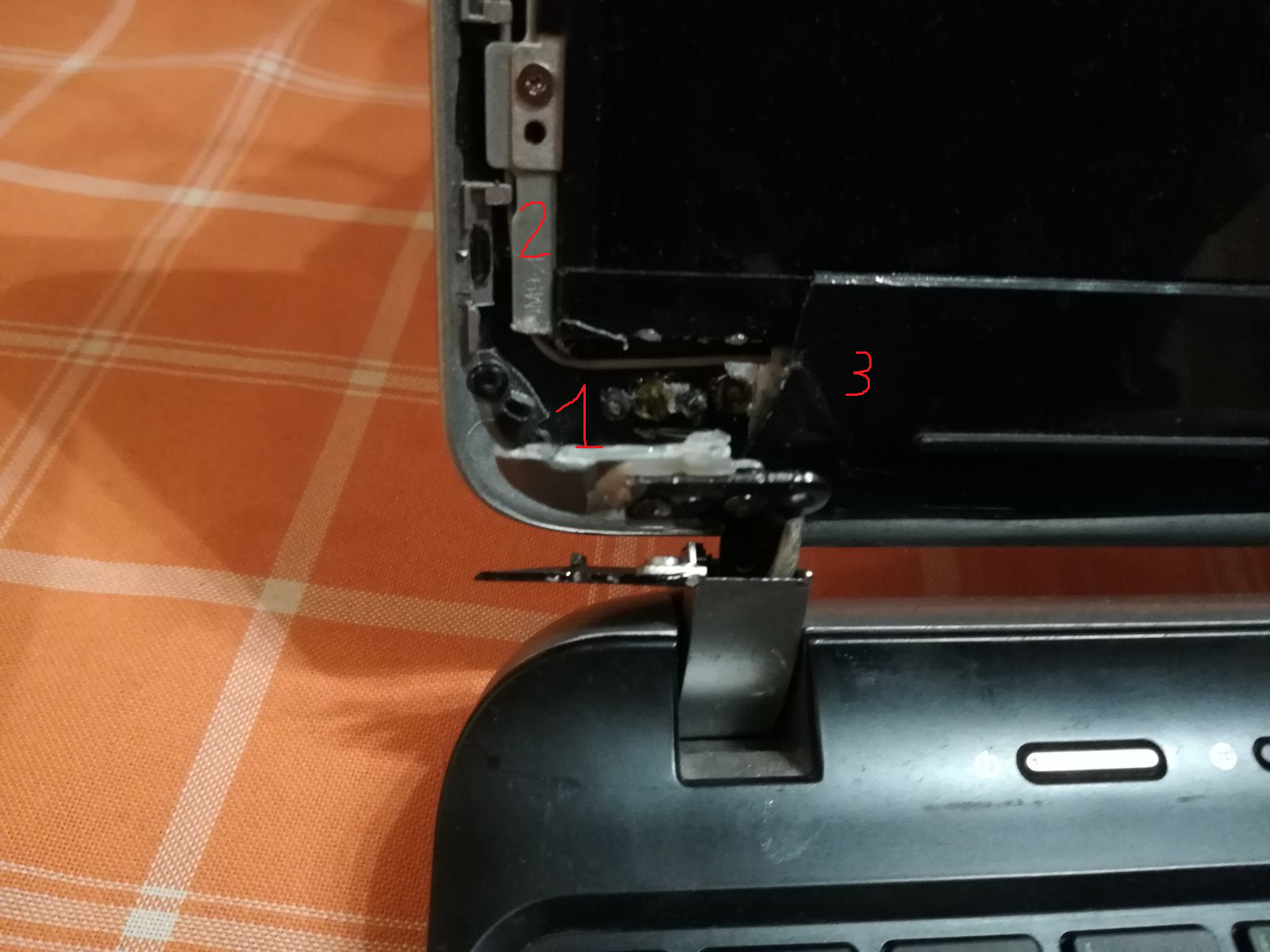

El problema ya no era tanto la sustitución de la bisagra y la carcasa como encontrar el repuesto adecuado. Eran tres piezas las que había que sustituir:
- la carcasa posterior de la pantalla, donde se anclan las tuercas de las bisagras.
- las guias que sujetan la pantalla led a la carcasa
- el bisel de la pantalla, que se encarga de tapar la tornillería que se ve en la imagen.
Hablamos de un HP Pavilion dm1 de 11 pulgadas y en un primer momento intenté recurrir a buscar las piezas de repuesto originales de HP. Esta empresa cuenta con una página web de repuestos muy extensa http://partsurfer.hp.com/search.aspx , pero cuando los dioses no están de tu parte ya puedes hacer lo que quieras. Ni por modelo, ni por nº de serie, ni por nº de producto encontré respuesto. Así que me tocó recurrir al mercado de ocasión. Como el portátil tampoco es nuevo a mi amiga no le importaba que los componentes estuvieran usados, sino que pudiera cerrar el portátil. Cosa que ahora era imposible.

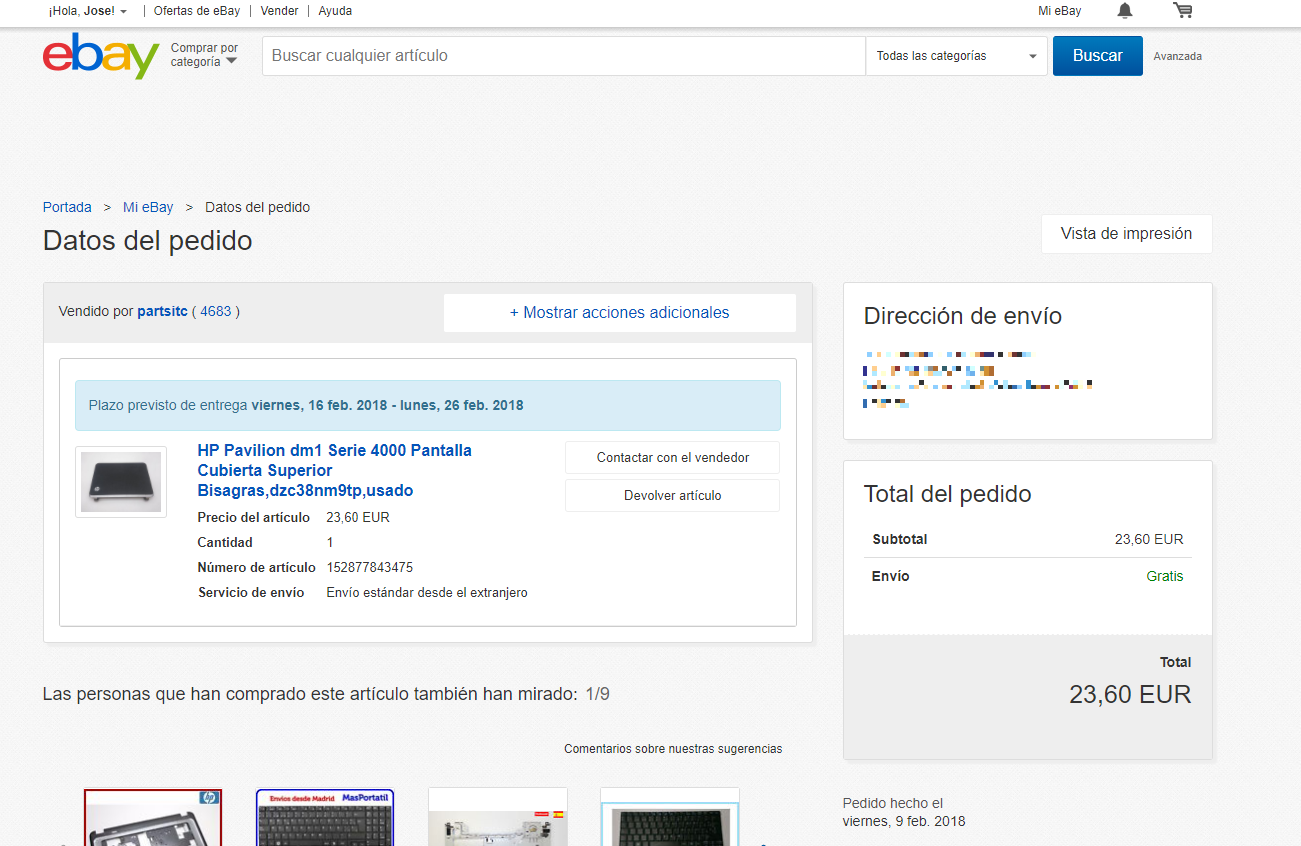

Navegando un rato por la red, Amazon, Ebay, etc… no tardé en encontrar algunas de las piezas que necesitaba pero por separado. Y en algunos casos a precios desorbitados. Deseché todos esas opciones cuando encontré todo en el mismo pack. Teniendo en cuenta que venía de Lituania, dos semanas no me parecía mucho tiempo.
Esta semana ha llegado el repuesto así que, manos a la obra.

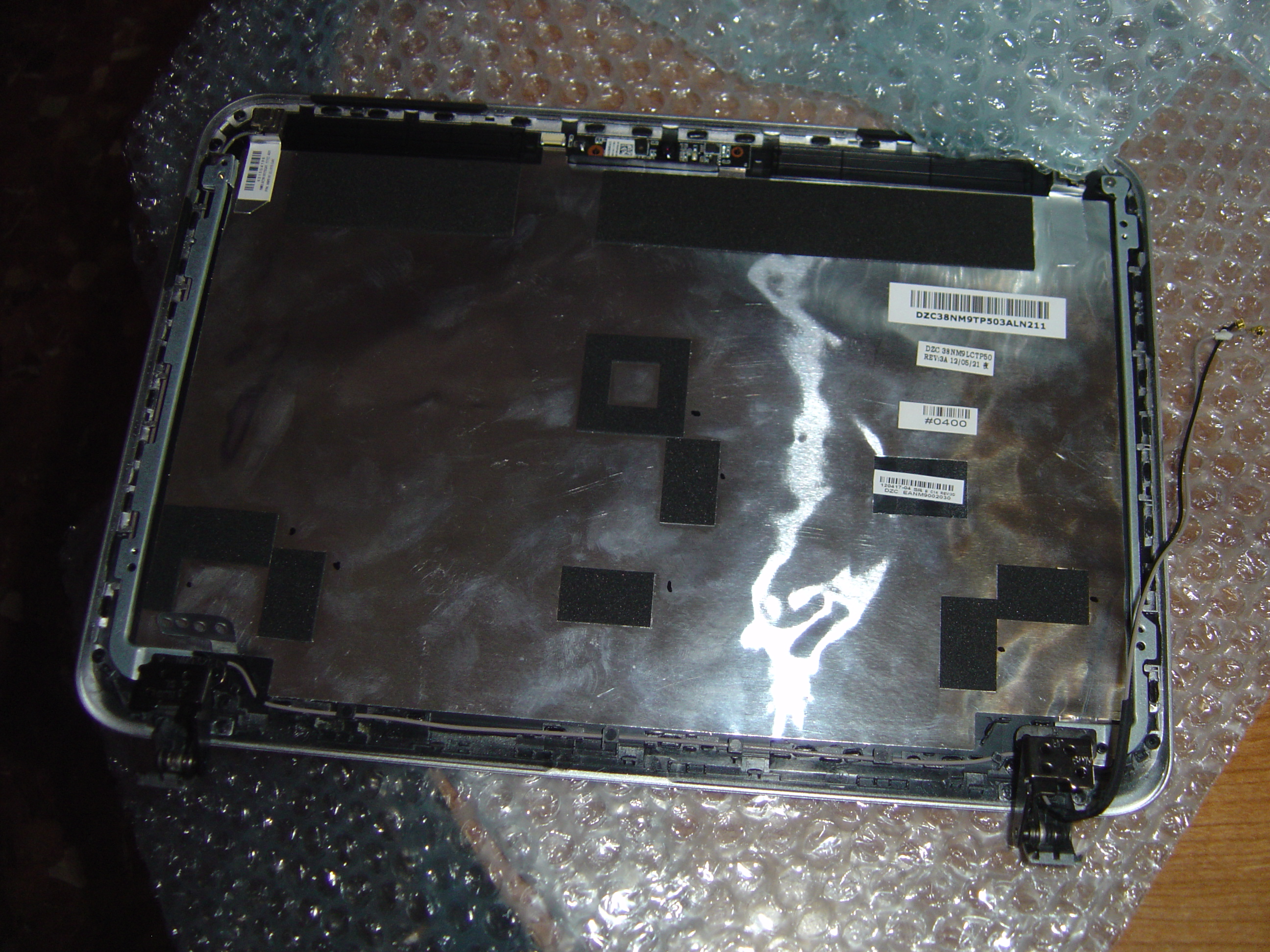

Esta es la carcasa a sustituir.

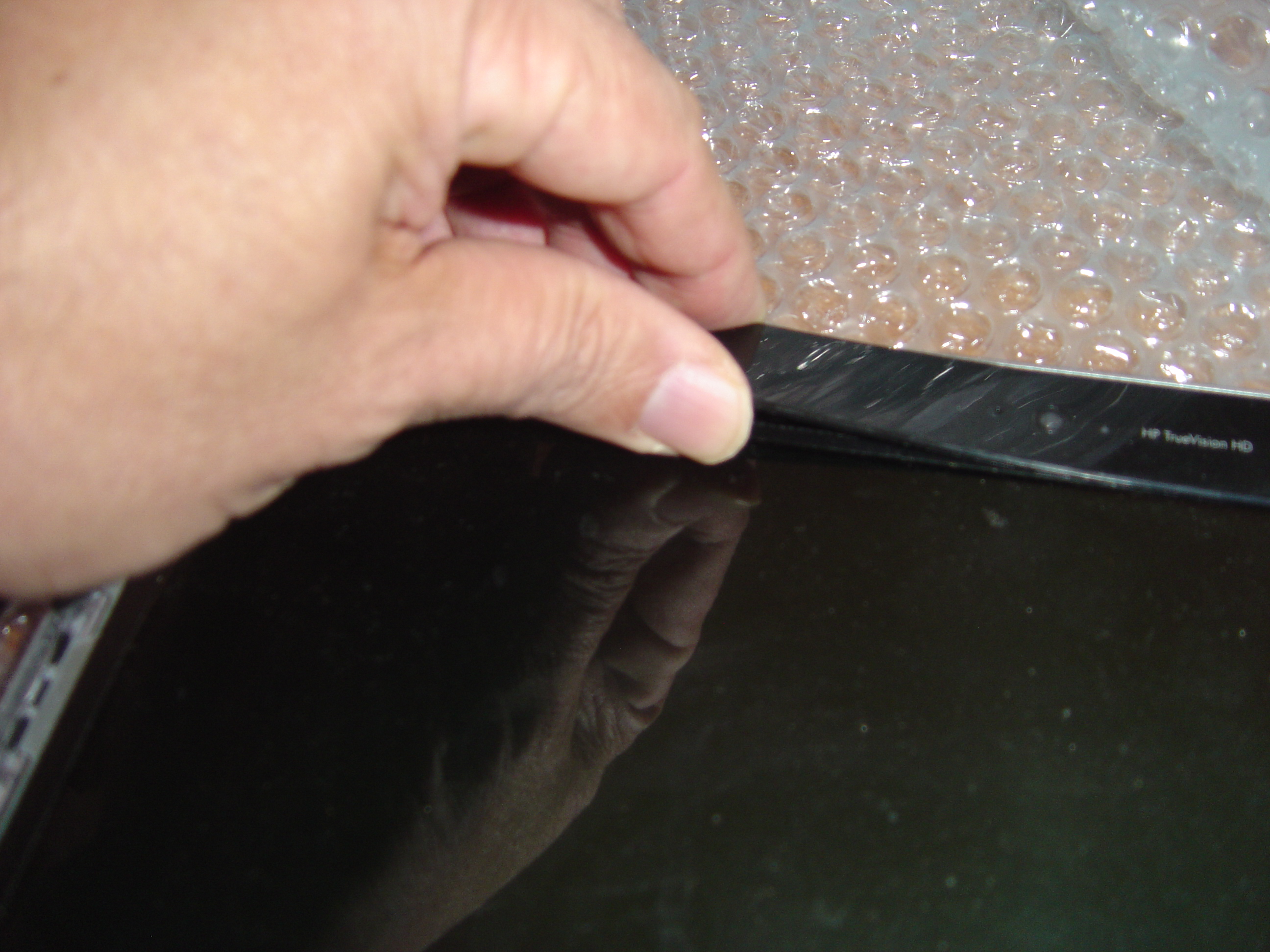

En primer lugar quitamos el bisel embellecedor de la antigua carcasa, apalancando suavemente con la mano sale.

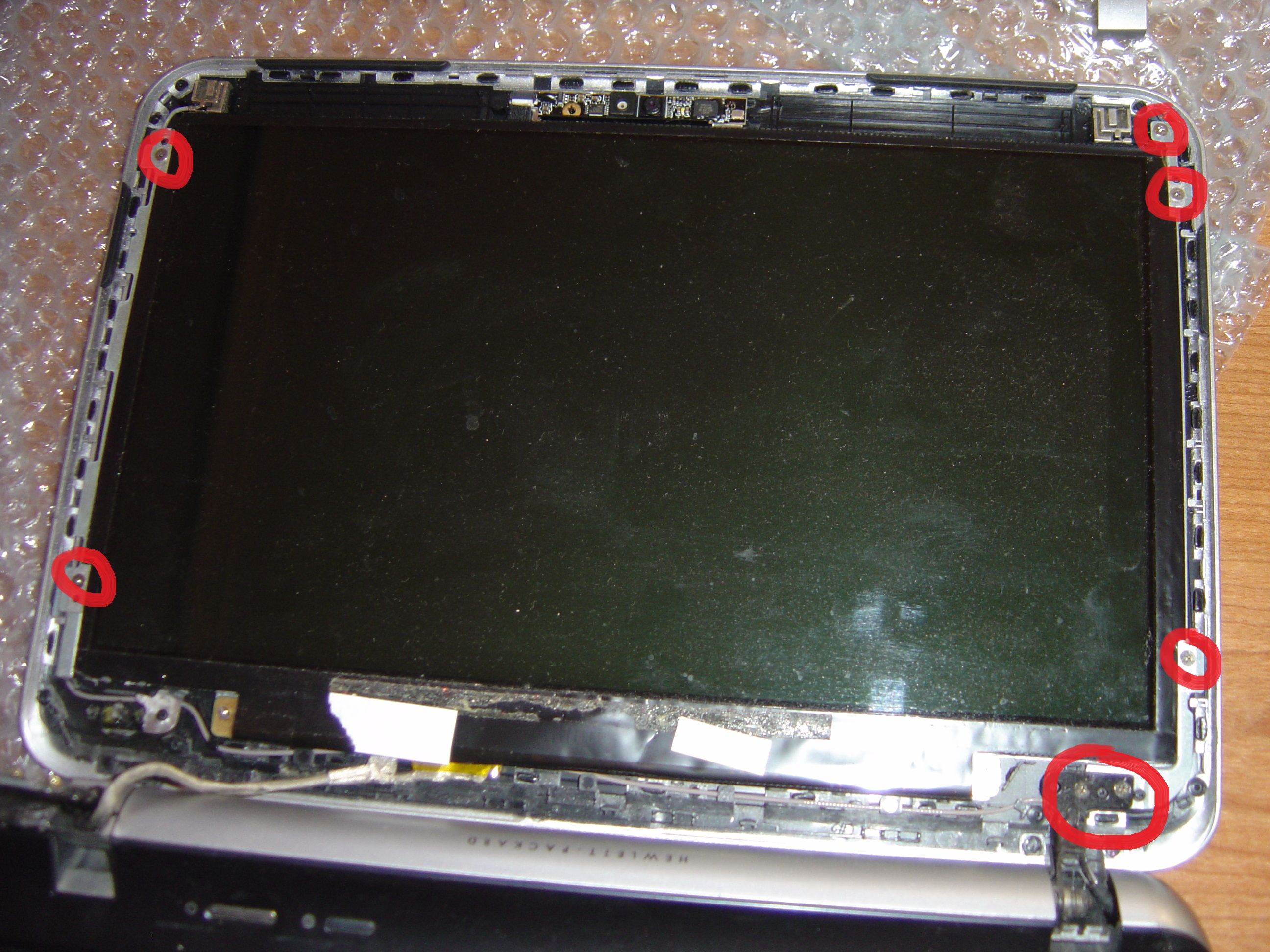

Quitamos los tornillos que sujetan la pantalla LED a la carcasa. Marcados en rojo.

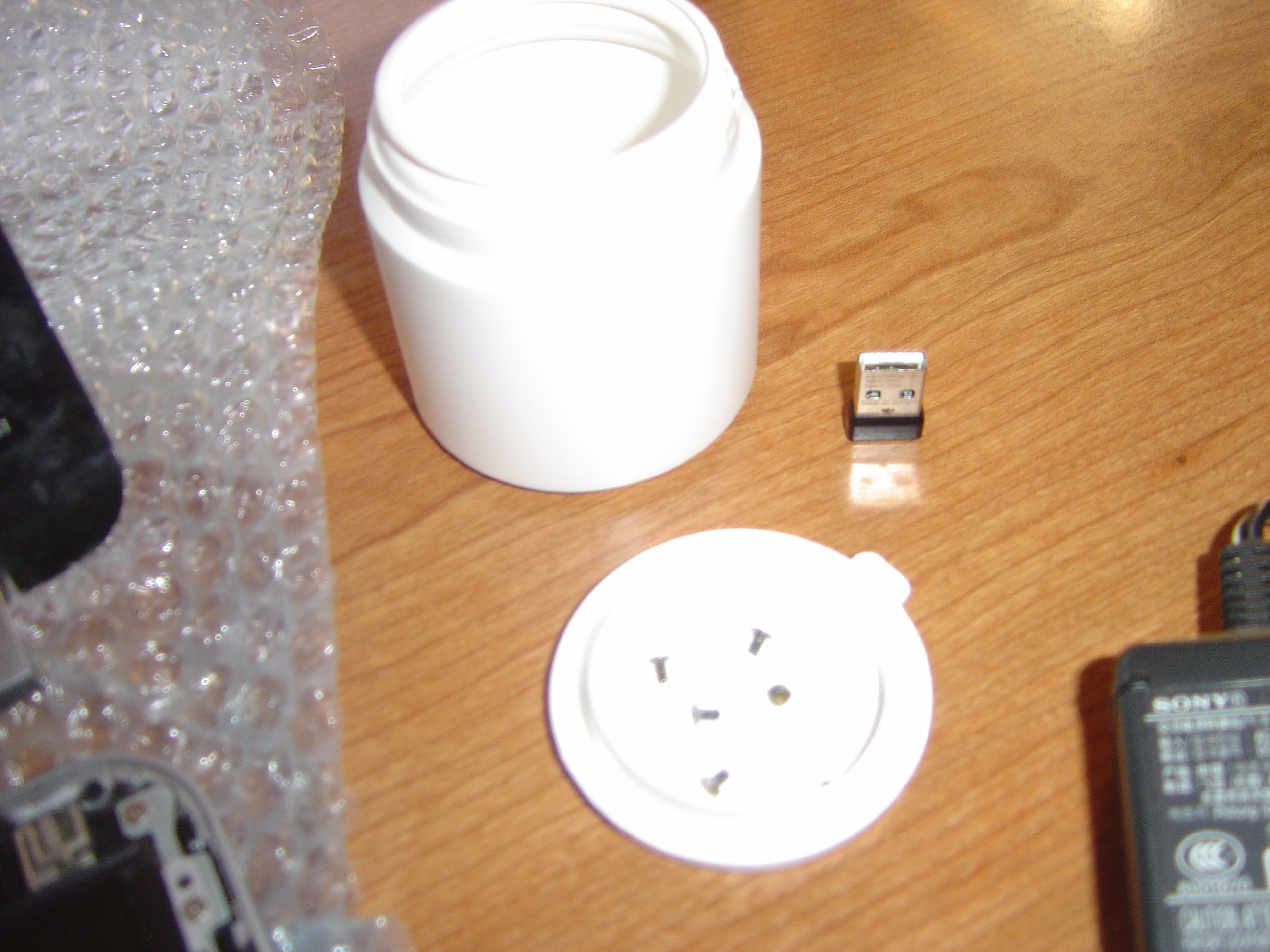

Es una buena práctica poner todos la tornillería en alguna caja para no extraviarlos. Pensad que estamos hablando de piezas muy pequeñas.

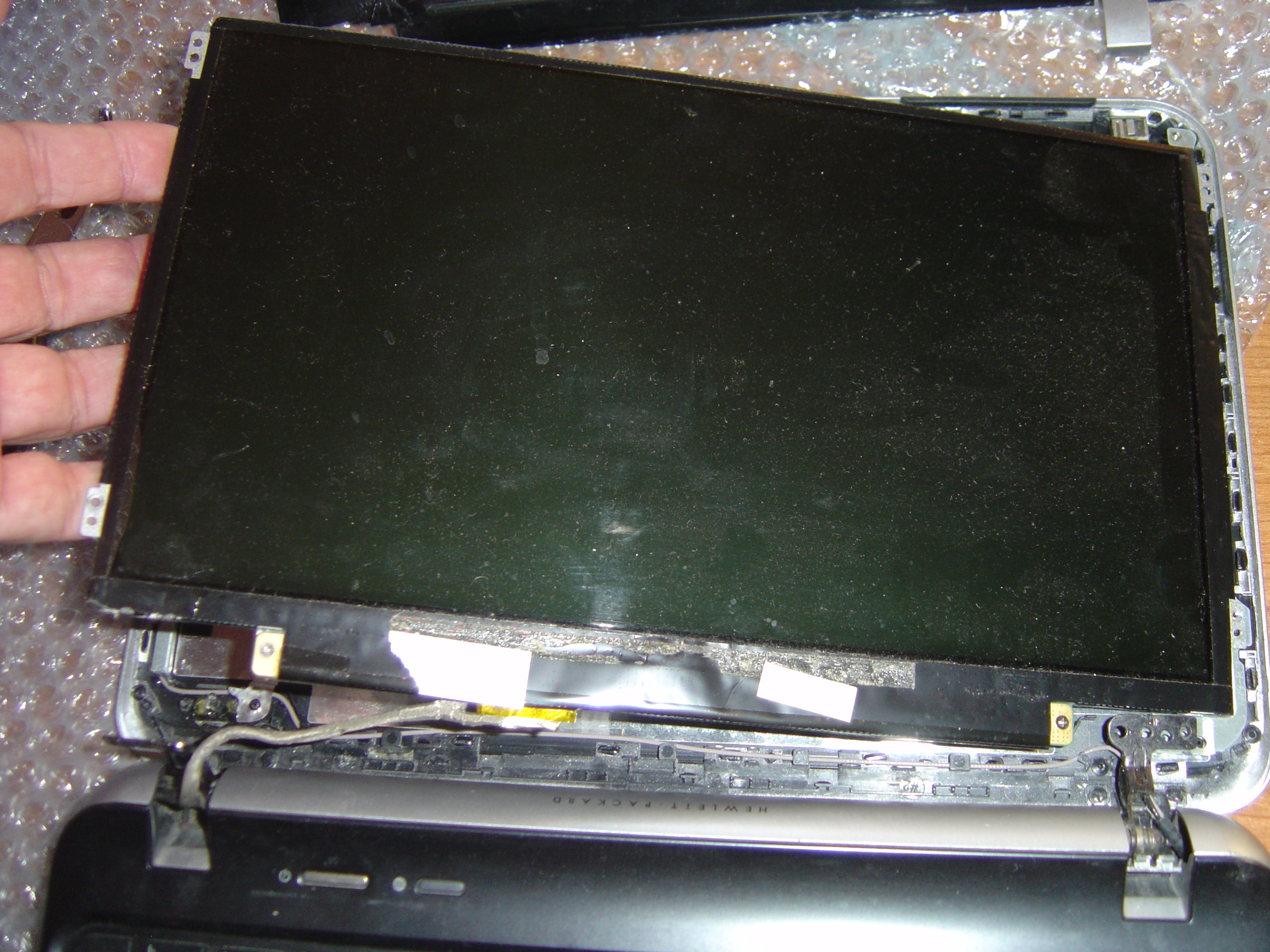

Ya podemos levantar con cuidado la pantalla LED.

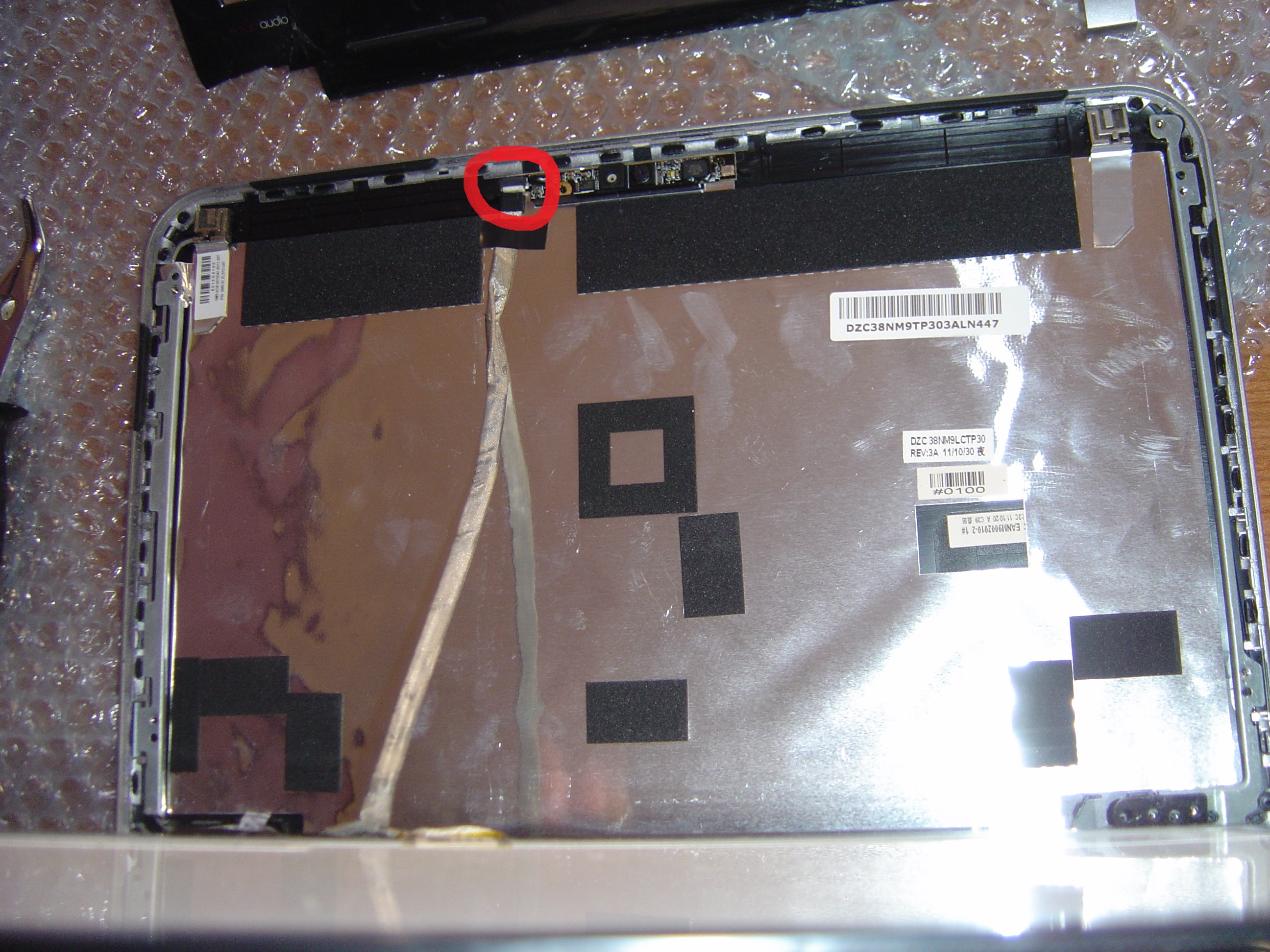

Nos queda extraer el cable de la webcam con suavidad.

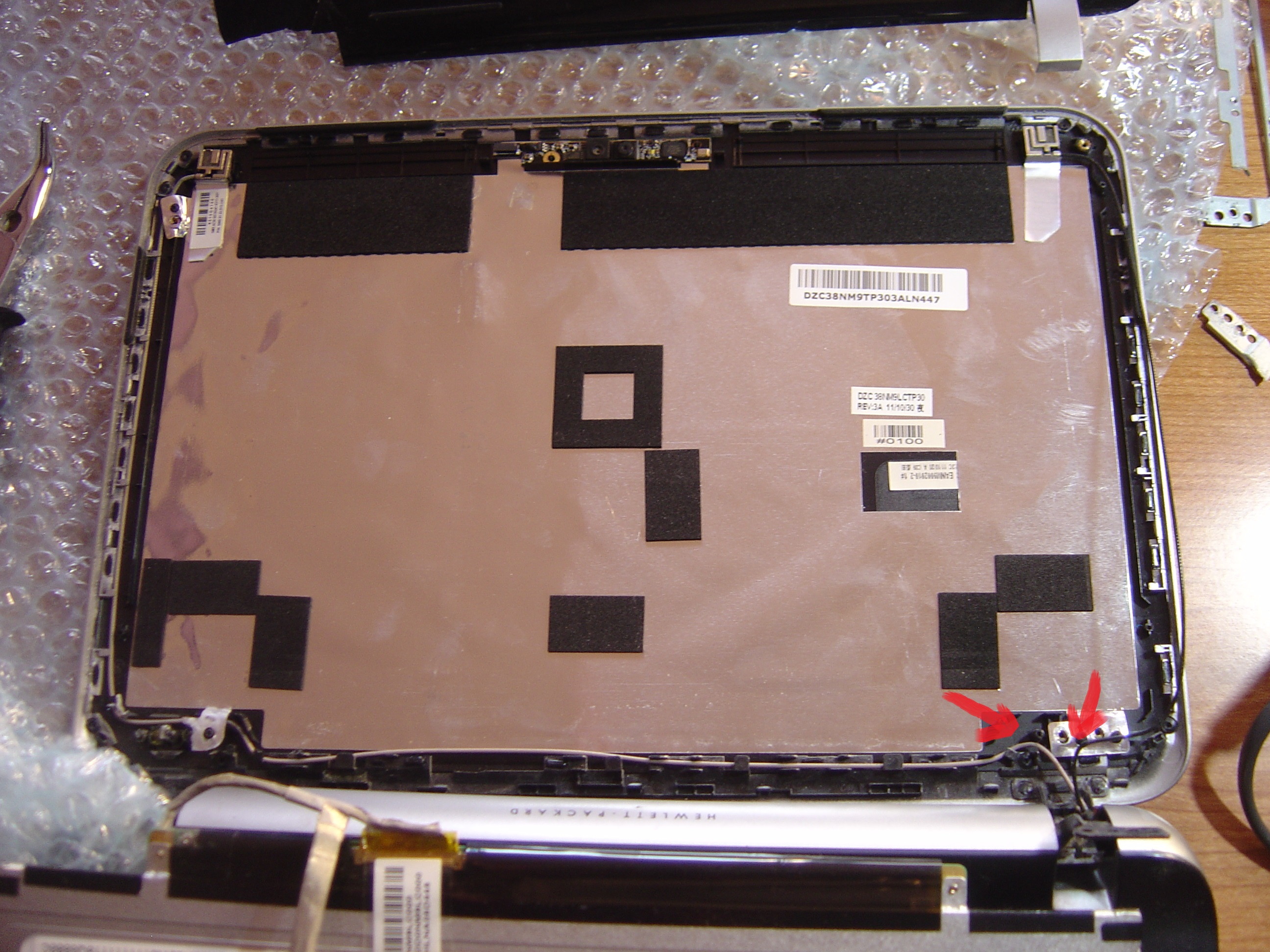

Sacamos los cables gris y negro del wifi de las guías que lo llevan por los laterales de la carcasa.

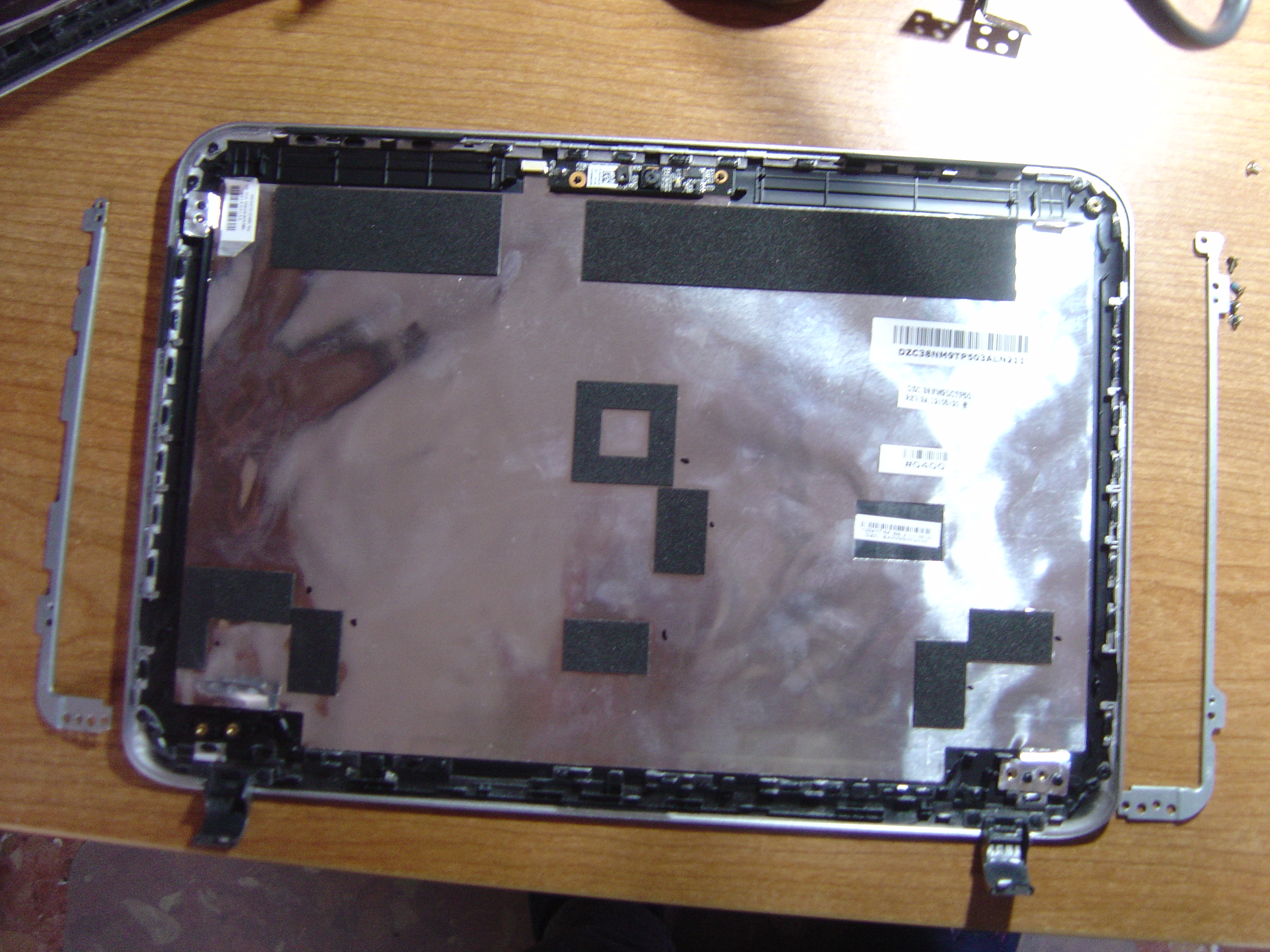

Ya podemos retirar la carcasa dañada y colocar la nueva.

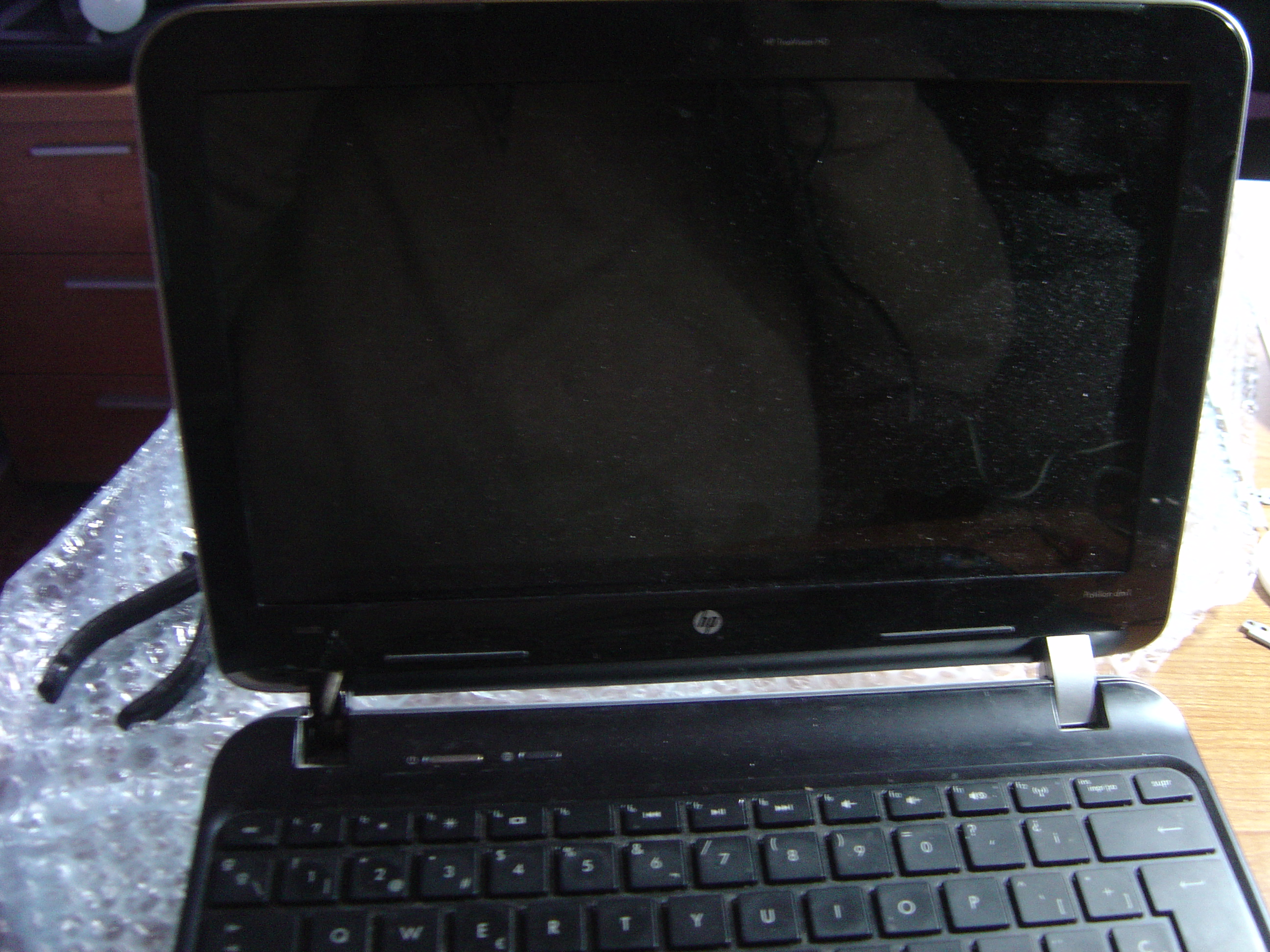

Ahora realizaremos los mismos pasos pero a la inversa hasta conseguir que quede algo así.

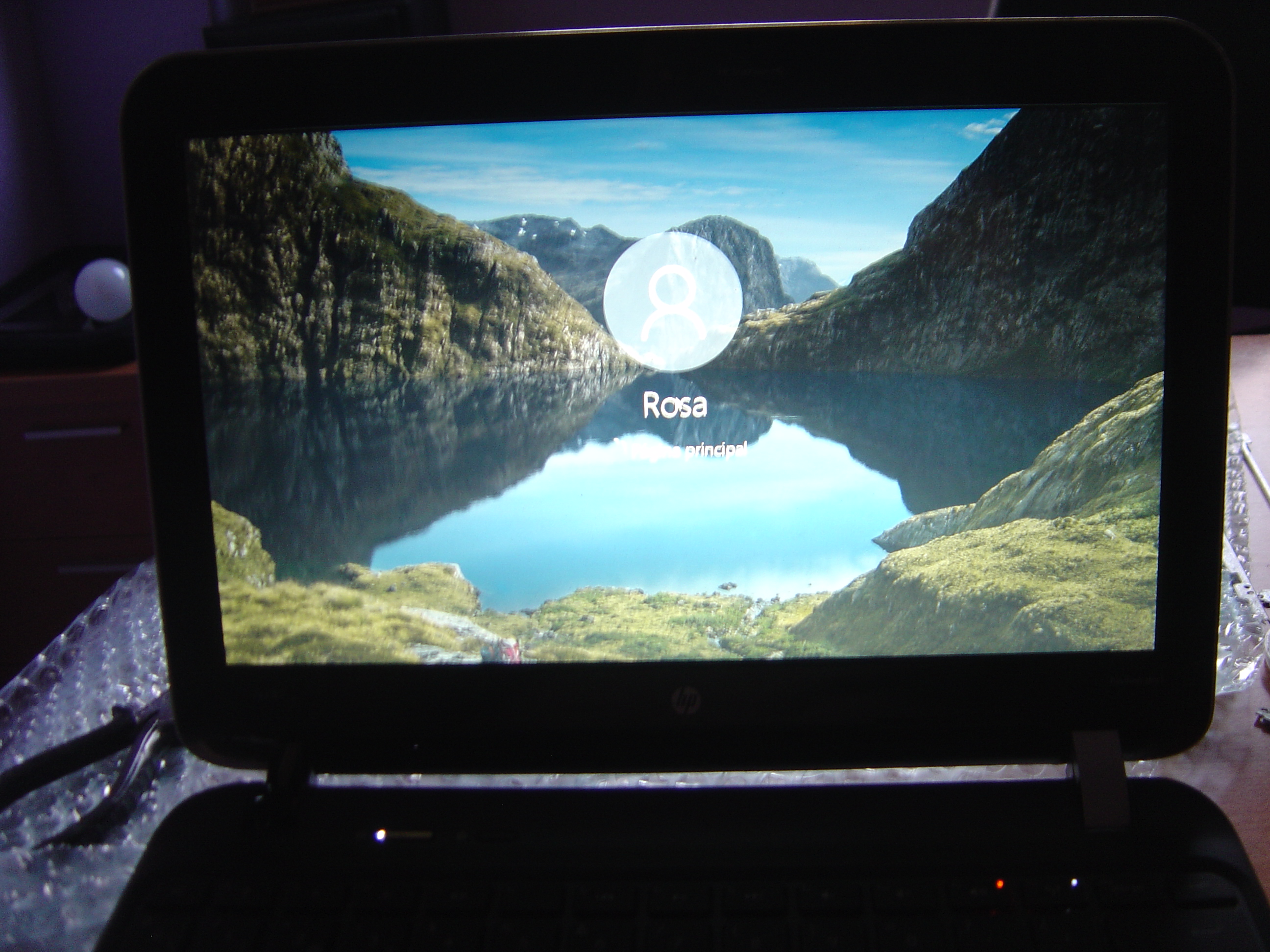

Y funciona y todo.
Espero que haya sido de utilidad. El próximo en lugar de fotos usaré vídeo.
